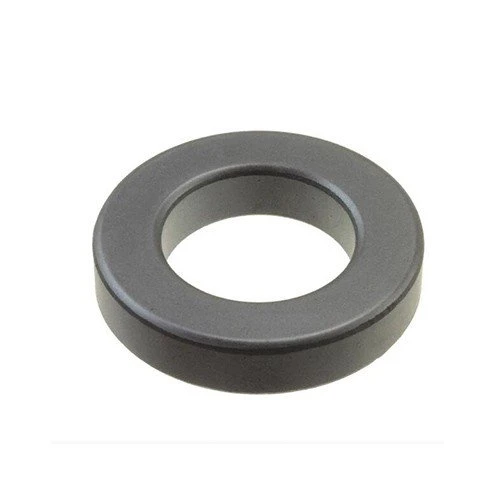

توضیحات- آهنربای حلقه فریت
آهنربا حلقه فریت یک آهنربای حلقه ای است که ساختار اصلی آن از یک ماده فریت و یک سیم پیچ تشکیل شده است. فریت یک ماده سرامیکی مغناطیسی با نفوذپذیری مغناطیسی خوب و قدرت اشباع مغناطیسی است، بنابراین اغلب برای ساخت آهنربا استفاده می شود. سیم پیچ یک مولد میدان مغناطیسی است که با سیم رسانا زخمی شده است که می تواند پس از برق انداختن یک میدان مغناطیسی ایجاد کند.
آهنربا حلقه فریت با قدرت میدان مغناطیسی یکنواخت مشخص می شود و جهت میدان مغناطیسی عمود بر سطح مقطع آهنربا است. این به طور گسترده در تحقیقات در زمینه های زیست پزشکی، علم مواد و فیزیک، مانند تصویربرداری تشدید مغناطیسی (MRI)، جداسازی سیال مغناطیسی، پروب های مغناطیسی و غیره استفاده می شود.
آهنرباهای فریت سخت که با قالب گیری مخلوط پودری از حدود 80 درصد Fe2O3 و حدود 20 درصد BaCo3 یا SrO3 ساخته می شوند، آهنربای سرامیکی نیز نامیده می شوند. همراه با عمیق تر شدن تحقیقات، برخی از افزودنی ها مانند کبالت (Co) و لانتانیم (La) با هم مخلوط می شوند تا عملکرد مغناطیسی را بهبود بخشند. پودر سبز متالیک قالب گیری شده در داخل یک کوره با دمای کنترل شده که با برق یا زغال سنگ گرم می شود، پخته می شود. اگرچه آهنربای فریت سخت دارای خاصیت مغناطیسی کم است، اما به دلیل چندین عامل: مواد خام فراوان در دسترس، ارزان ترین هزینه در میان خانواده آهنرباهای دائمی، چگالی کم، پایداری عالی در شیمی، حداکثر کارکرد بالا، هنوز یک انتخاب ارجح برای مهندسی در طراحی آنها است. دما و دمای کوری
آهنربا حلقه فریت برای کاربردهای صوتی محصولی است که عمدتاً به بازار عرضه می شود و به عنوان یک ستون تجاری مهم برای شرکت ما در مرحله آغازین عمل می کند. با تحقق تقاضای فزاینده برای کاربرد حرکت الکتریکی، ما کارهای خود را بر ترویج آهنربای بخش فریت سخت متمرکز کردهایم و تجربه غنی در تولید صحیح آهنربا برای به حداقل رساندن نویز، به حداکثر رساندن عملکرد و بهینهسازی سایر اهداف کاربرد انباشتهایم. همچنین ما به موفقیت توسعه آهنربای فریت سخت با ساختار نامنظم (فوق العاده کوچک، فوق العاده بزرگ، فوق العاده نازک)، هندسه پیچیده و دقت فوق العاده ساخته شده توسط فرآیند قالب گیری مرطوب دست یافته ایم. محدود به دشواری پردازش، این نوع آهنرباها معمولاً با فرآیند خشک و فرآیند پیوندی با کمبود خاصیت کم و یا هزینه گران ساخته میشوند. اکنون آهنرباهای فریت سخت ما به طور گسترده در داخل موتور، ژنراتور، سنسور، بلندگو، متر، رله، جداکننده و بسیاری از کاربردهای دیگر برای دفاع، خودرو، ربات، لوازم برقی خانگی، ایستگاه پایه ارتباطات بیسیم و کارخانه معدنی مونتاژ میشوند.
محدوده ابعاد - آهنربای حلقه فریت
قطر بیرونی: 30-330 میلی متر
قطر داخلی: 10-170 میلی متر
ضخامت: 30 میلی متر
ویژگی استاندارد: Y30، Y30H-1، Y30BH
عملکرد مغناطیسی معمولی برای آهنربای فریت سخت
مقطع تحصیلی | ماندگاری | نیروی اجباری | اجبار ذاتی | حداکثر انرژی | تراکم | ||||
برادر | Hcb | Hcj | (BH) حداکثر | ||||||
mT | Gs | KA/m | اوه | KA/m | اوه | KJ/m³ | MGOe | g/سانتی متر | |
Y8T | 200-235 | بزرگتر یا مساوی با2000 | 125-160 | بزرگتر یا مساوی با1570 | 210-280 | بزرگتر یا مساوی با2610 | 6.5-9.5 | بزرگتر یا مساوی با0.8 | 4.8 |
Y22H | 310-360 | بزرگتر یا مساوی با3100 | 220-250 | بزرگتر یا مساوی با2770 | 280-320 | بزرگتر یا مساوی با3520 | 20.0-24.0 | بزرگتر یا مساوی با2.5 | 4.9 |
Y25 | 360-400 | بزرگتر یا مساوی با3600 | 135-170 | بزرگتر یا مساوی با1700 | 140-200 | بزرگتر یا مساوی با1760 | 22.5-28.0 | بزرگتر یا مساوی با2.8 | 4.9 |
Y26H-1 | 360-390 | بزرگتر یا مساوی با3600 | 200-250 | بزرگتر یا مساوی با2512 | 225-255 | بزرگتر یا مساوی با2830 | 23.0-28.0 | بزرگتر یا مساوی با2.9 | 4.9 |
Y26H-2 | 360-380 | بزرگتر یا مساوی با3600 | 263-288 | بزرگتر یا مساوی با3300 | 318-350 | بزرگتر یا مساوی با4000 | 24.0-28.0 | بزرگتر یا مساوی با3 | 4.9 |
Y27H | 350-380 | بزرگتر یا مساوی با3500 | 225-240 | بزرگتر یا مساوی با2830 | 235-260 | بزرگتر یا مساوی با2950 | 25.0-29.0 | بزرگتر یا مساوی با3.1 | 4.9 |
Y28 | 370-400 | بزرگتر یا مساوی با3700 | 175-210 | بزرگتر یا مساوی با2200 | 180-220 | بزرگتر یا مساوی با2260 | 26.0-30.0 | بزرگتر یا مساوی با3.3 | 4.9 |
Y28H-1 | 380-400 | بزرگتر یا مساوی با3800 | 240-260 | بزرگتر یا مساوی با3020 | 250-280 | بزرگتر یا مساوی با3140 | 27.0-30.0 | بزرگتر یا مساوی با3.4 | 4.9 |
Y28H-2 | 360-380 | بزرگتر یا مساوی با3600 | 271-295 | بزرگتر یا مساوی با3400 | 382-405 | بزرگتر یا مساوی با4800 | 26.0-30.0 | بزرگتر یا مساوی با3.3 | 4.9 |
Y30 | 370-400 | بزرگتر یا مساوی با3700 | 175-210 | بزرگتر یا مساوی با2200 | 180-220 | بزرگتر یا مساوی با2260 | 26.0-30.0 | بزرگتر یا مساوی با3.3 | 4.9 |
Y30BH | 380-390 | بزرگتر یا مساوی با3800 | 223-235 | بزرگتر یا مساوی با2800 | 231-245 | بزرگتر یا مساوی با2900 | 27.0-30.0 | بزرگتر یا مساوی با3.4 | 4.9 |
Y30H-1 | 380-400 | بزرگتر یا مساوی با3800 | 230-275 | بزرگتر یا مساوی با2890 | 235-290 | بزرگتر یا مساوی با2950 | 27.0-32.5 | بزرگتر یا مساوی با3.4 | 4.9 |
Y30H-2 | 395-415 | بزرگتر یا مساوی با3950 | 275-300 | بزرگتر یا مساوی با3460 | 310-335 | بزرگتر یا مساوی با3900 | 27.0-32.0 | بزرگتر یا مساوی با3.4 | 4.9 |
Y32 | 400-420 | بزرگتر یا مساوی با4000 | 160-190 | بزرگتر یا مساوی با2010 | 165-195 | بزرگتر یا مساوی با2070 | 30.0-33.5 | بزرگتر یا مساوی با3.8 | 4.9 |
Y32H-1 | 400-420 | بزرگتر یا مساوی با4000 | 190-230 | بزرگتر یا مساوی با2390 | 230-250 | بزرگتر یا مساوی با2890 | 31.0-35.0 | بزرگتر یا مساوی با3.9 | 4.9 |
Y32H-2 | 400-440 | بزرگتر یا مساوی با4000 | 224-240 | بزرگتر یا مساوی با2810 | 230-250 | بزرگتر یا مساوی با2890 | 31.0-34.0 | بزرگتر یا مساوی با3.9 | 4.9 |
Y33 | 410-430 | بزرگتر یا مساوی با4100 | 220-250 | بزرگتر یا مساوی با2760 | 225-255 | بزرگتر یا مساوی با2830 | 31.5-35.0 | بزرگتر یا مساوی با4 | 4.9 |
Y33H | 410-430 | بزرگتر یا مساوی با4100 | 250-270 | بزرگتر یا مساوی با3140 | 250-275 | بزرگتر یا مساوی با3140 | 31.5-35.0 | بزرگتر یا مساوی با4 | 4.9 |
Y34 | 420-440 | بزرگتر یا مساوی با4200 | 200-230 | بزرگتر یا مساوی با2510 | 205-235 | بزرگتر یا مساوی با2580 | 32.5-36.0 | بزرگتر یا مساوی با4.1 | 4.9 |
Y35 | 430-450 | بزرگتر یا مساوی با4300 | 215-239 | بزرگتر یا مساوی با2700 | 217-241 | بزرگتر یا مساوی با2730 | 33.1-33.2 | بزرگتر یا مساوی با4.2 | 4.9 |
Y36 | 440-450 | بزرگتر یا مساوی با4400 | 247-271 | بزرگتر یا مساوی با3100 | 250-374 | بزرگتر یا مساوی با3140 | 35.1-38.3 | بزرگتر یا مساوی با4.4 | 4.9 |
Y38 | 440-460 | بزرگتر یا مساوی با4400 | 285-305 | بزرگتر یا مساوی با3580 | 294-310 | بزرگتر یا مساوی با3690 | 36.6-40.6 | بزرگتر یا مساوی با4.6 | 4.9 |
Y40 | 450-460 | بزرگتر یا مساوی با4500 | 330-354 | بزرگتر یا مساوی با4150 | 340-360 | بزرگتر یا مساوی با4270 | 37.6-41.8 | بزرگتر یا مساوی با4.7 | 4.9 |
خواص فیزیکی آهنرباهای فریت سخت
دمای کوری (درجه) | 450 |
حداکثر دمای عملیاتی (درجه) | 250 |
سختی (Hv) | 480-580 |
چگالی (g/cm3) | 4.8 - 4.9 |
نفوذپذیری پس زدگی نسبی (μrec) | 1.05 - 1.20 |
قدرت میدان اشباع، kOe (KA/m) | 10 (800) |
ضریب دمایی Br (درصد / درجه) | -0.2 |
ضریب دمایی iHc (درصد / درجه) | 0.3 |
مقاومت کششی (N/mm) | <100 |
قدرت پارگی عرضی (N/mm) | 300 |
استاندارد ایالات متحده - آهنربای فریت دائمی / سرامیکی
مقطع تحصیلی | ماندگاری | نیروی اجباری | اجبار ذاتی | حداکثر انرژی | تراکم | Tw Max | تذکر دهید | ||||
برادر | Hcb | Hcj | BHmax | ||||||||
KGs | mT | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | g/cm3 | درجه | ||
C1 | 2.3 | 230 | 1.86 | 150 | 3.5 | 258 | 8.36 | 1.05 | 4.8 | 250 | ایزوتروپیک |
C5 | 3.8 | 380 | 2.4 | 190 | 2.5 | 200 | 27.1 | 3.4 | 4.9 | 250 | |
C7 | 3.4 | 340 | 3.23 | 258 | 4.0 | 318 | 21.9 | 2.75 | 4.9 | 250 | |
C8(C8A) | 3.85 | 385 | 2.95 | 235 | 3.0 | 240 | 27.8 | 3.5 | 4.9 | 250 | بی نظیری |
C8B | 4.2 | 420 | 2.9 | 232 | 2.96 | 236 | 32.8 | 4.1 | 4.9 | 250 | |
C9 | 3.8 | 380 | 3.5 | 280 | 4.0 | 320 | 26.4 | 3.3 | 4.9 | 250 | |
C10 | 4.0 | 400 | 3.6 | 288 | 3.5 | 280 | 30.4 | 3.8 | 4.9 | 250 | |
C11 | 4.3 | 430 | 2.5 | 200 | 2.55 | 204 | 34.4 | 4.3 | 4.9 | 250 | |
استاندارد کمیته بین المللی الکترونیک (IEC404-8-1)
مقطع تحصیلی | ماندگاری | نیروی اجباری | اجبار ذاتی | حداکثر انرژی | تراکم | ||||
برادر | Hcb | Hcj | (BH) حداکثر | ||||||
KGs | mT | KOe | KA/m | KOe | KA/m | KJ/m3 | MGOe | g/cm3 | |
HF8/22 | 2.00-2.20 | 200-220 | 1.57-1.76 | 125-140 | 2.76-2.89 | 220-230 | 6.5-6.8 | 0.8-1.1 | 4.8 |
HF20/19 | 3.20-3.33 | 320-333 | 2.14-2.39 | 170-190 | 2.39-2.51 | 190-200 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF20/28 | 3.10-3.25 | 310-325 | 2.76-2.89 | 220-230 | 3.52-3.64 | 280-290 | 20.0-21.0 | 2.5-2.7 | 4.9 |
HF22/30 | 3.50-3.65 | 350-365 | 3.20-3.33 | 255-265 | 3.64-3.77 | 290-300 | 22.0-23.5 | 2.8-3.0 | 4.9 |
HF24/16 | 3.50-3.65 | 350-365 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/23 | 3.50-3.65 | 350-365 | 2.76-2.89 | 220-230 | 2.89-3.01 | 230-240 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF24/35 | 3.60-3.70 | 360-370 | 3.27-3.39 | 260-270 | 4.40-4.52 | 350-360 | 24.0-25.5 | 3.0-3.2 | 4.9 |
HF26/16 | 3.70-3.80 | 370-380 | 1.95-2.20 | 155-175 | 2.01-2.26 | 160-180 | 26.0-27.0 | 3.2-3.4 | 4.9 |
HF26/18 | 3.70-3.80 | 370-380 | 2.20-2.39 | 175-190 | 2.26-2.39 | 180-190 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/24 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.01-3.14 | 240-250 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/26 | 3.70-3.80 | 370-380 | 2.89-3.01 | 230-240 | 3.27-3.39 | 260-270 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF26/30 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.77-3.89 | 300-310 | 26.0-27.0 | 3.3-3.4 | 4.9 |
HF28/26 | 3.85-3.95 | 385-395 | 3.14-3.33 | 250-265 | 3.27-3.45 | 260-275 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF28/28 | 3.85-3.95 | 385-395 | 3.27-3.39 | 260-270 | 3.50-3.60 | 280-290 | 28.0-30.0 | 3.5-3.8 | 4.9 |
HF30/26 | 3.95-4.05 | 395-405 | 3.14-3.33 | 250-260 | 3.27-3.39 | 260-270 | 30.0-31.5 | 3.8-3.9 | 4.9 |
